Neptun alumínium tolókapu

Mérési útmutató

Mérje le a méreteket, ellenőrizze az oszlopok egyvonalúságát és egymástól mért távolságát. Hagyjon 5 cm-t a maximális határ alatt, majd szerelje fel a vezetőket, és ellenőrizze, hogy a kapu egy vonalban van-e.

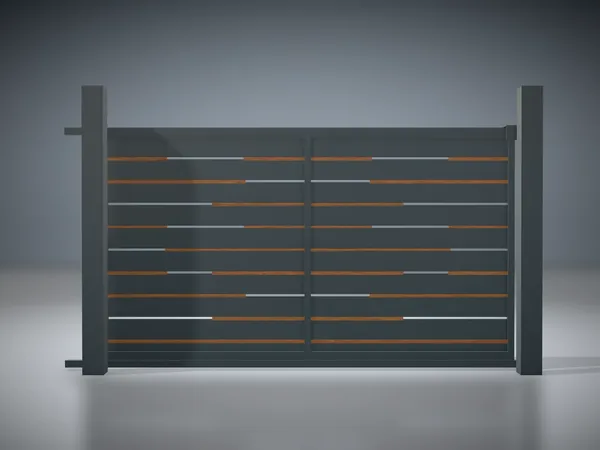

A képen a felszerelt tolókapu (3000 × 1800 mm) látható egy 2900 × 2000 mm-es nyílásban, pontos illesztéssel. Az alumínium termék eleganciát és kifinomultságot visz a környezetbe, tartós és modern.

Amit még érdemes tudnia

1. Az áthajtó nyílás szélessége, 3 ponton: mérje meg az oszlopok közötti szabad távolságot alul, középen és felül, és a legkisebb értékkel számoljon. A „Hosszúság” mezőbe a KAPU hosszát írja: a nyílás plusz 60 mm, mert a kapuszárny takarja a nyílást – 3940 mm-es nyílás → 4000 mm-es kapu.
2. Kifutási hely (ellensúly): oldalt, a kerítés vonalában a kapu hosszánál 500 mm-rel több szabad helynek kell maradnia – 4000 mm-es kapunál (3940 mm-es nyílás) 4500 mm-nek.
3. A sín szintje: a vezetősínt tökéletesen vízszintesen, a kész burkolat szintjén kell rögzíteni a teljes nyílásban és a teljes kifutó szakaszon. A magasságot ettől mérje, ne a kiegyenlítetlen talajtól.
4. Magasság, a kész járószinttől: a futófelület szintjétől mérjen – ha a burkolatot még csak ezután önti, akkor a kész burkolat szintjétől – az oszlop felső pereméig.
5. Mit írjon a „Magasság” mezőbe?: a kész kapu kívánt magassága, nem az oszlopé. A kapu legalább 200 mm-rel (20 cm) az oszlop pereme alatt marad, ezért vonjon le 200 mm-t az oszlop magasságából, és nézze meg, belefér-e a kívánt magasság.
6. Az oszlopok függőlegessége: tegye a vízmértéket a végoszlopra és a vezetőoszlopra, mindkét oldalon. A ferde oszlop záráskor súrolja a kaput.

A modell méretei és a szükséges hely

Ha rosszul mért

Mivel a kapukat összeszerelve szállítjuk, a szerelés rendkívül egyszerű: csak a kaput kell a sínre helyezni, és felszerelni a hozzá tartozó vasalatot.

▶Tolókapu szerelése

A lépések röviden

1. A vezetősínt tökéletesen vízszintesen rögzítik a betonalapra, a nyílás és a kapu oldalsó kifutási területe mentén.
2. A kaput a keretbe szerelt görgőkkel a sínre helyezik, és a kerítéssel egy vonalba igazítják.
3. Az oszlopra felszerelik a felső vezetőgörgőt és a fogadó konzolt.

A teljes szerelési videó

Betonalap

A képen a vezetősín (A) és az ütköző (B) betonra rögzítésének módja látható; C jelöli a betont.

A képen egy 150 × 150 mm-es fémoszlop látható, amely betonoszlopok hiányában a kapuk felszerelésére szolgál, és a talplemez furatain keresztül rögzíthető a betonra.

Amit még érdemes tudnia

A C-profilt és a fogadót megszilárdult betonba kell rögzíteni, ugyanígy az oszlopok talplemezét is, ha nincsenek betonoszlopok. Az alapnak folytonosnak és vízszintesnek kell lennie a sín teljes hosszában – vagyis az áthaladási nyílás és a kifutó (ellensúly-) szakasz mentén.

Neptun alumínium tolókapu, előre gyártott, 3000 × 1800 mm, antracitszürke

1 db tolókapu, 3000 × 1800 mm

1 db felső vezetőgörgő

1 db végütköző tolókapuhoz

2 × süllyeszthető görgő

1 × tolókapu vezetősín

A képen egy doboz látható a tolókapu tartozékaival, köztük olyan nélkülözhetetlen alkatrészekkel, mint a görgők, a vezetőgörgők és a csavarok. Minden alkatrész strapabíró anyagból készül, így a rendszer tartós és biztonságos.

A képen a tolókapu tartozékai láthatók – görgők, vezetőgörgők és csavarok –, rendezetten elhelyezve. Az alkatrészek kültéri használatra alkalmas, strapabíró anyagokból készülnek, így hosszú távon tartósak és megbízhatók.

Amit külön kell kiválasztani
